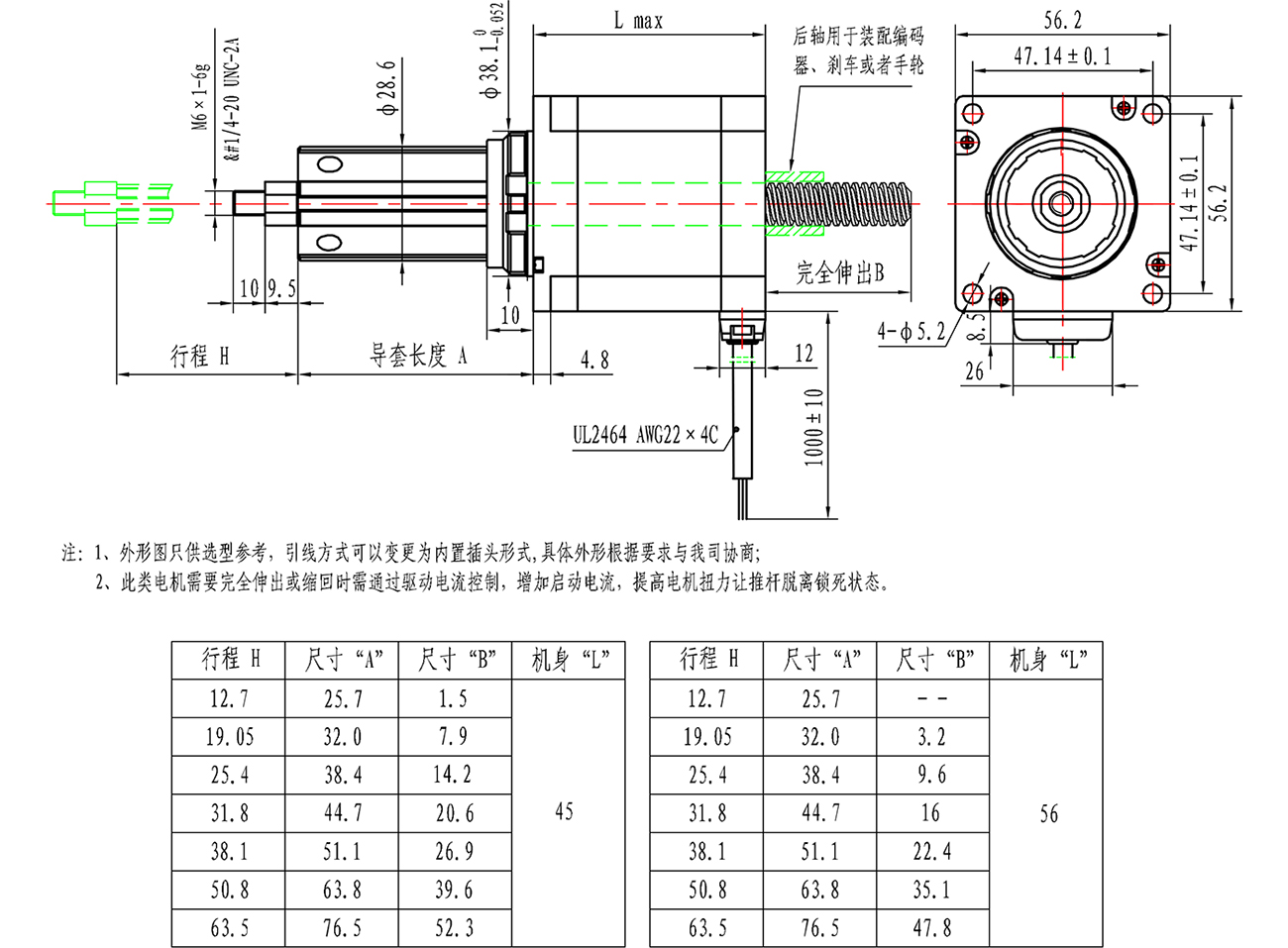

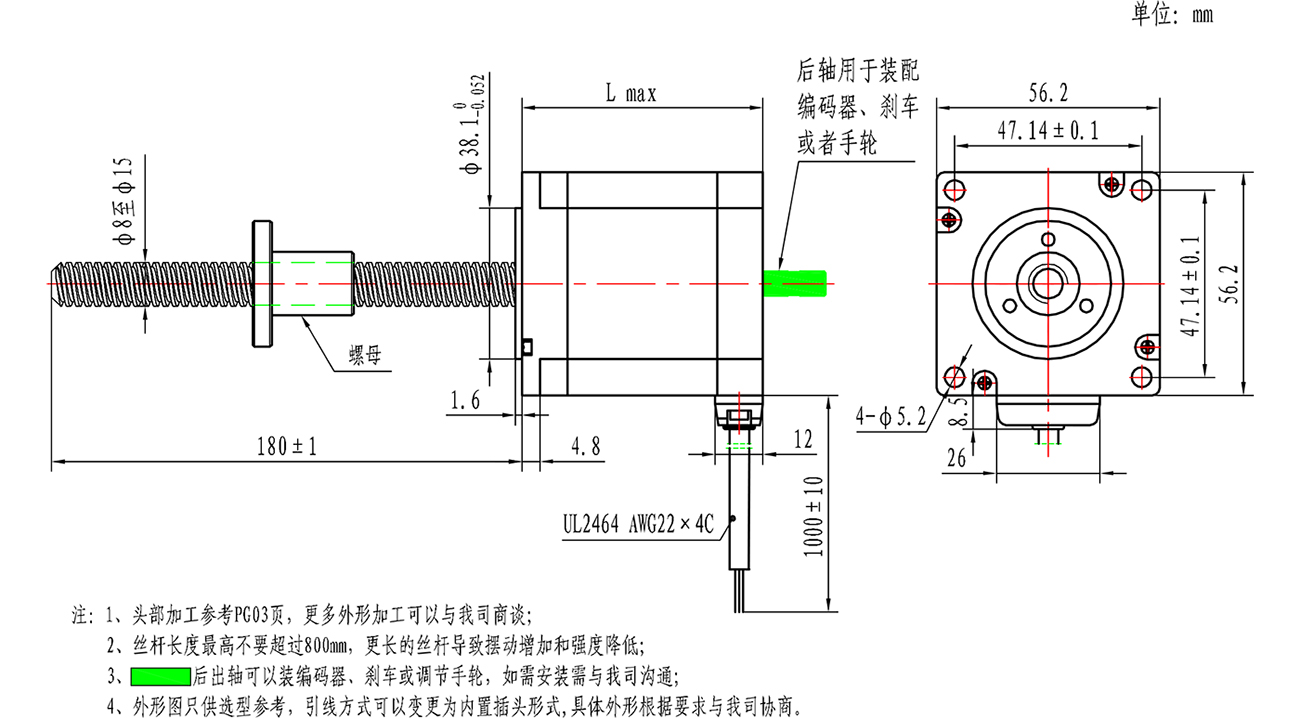

23H(57)外驅式 貫通式 固定式系列
產品特性 |

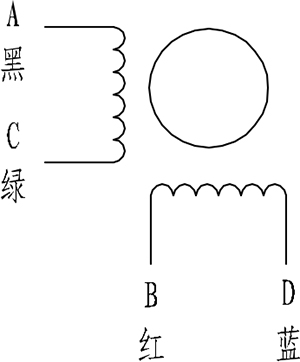

接線圖 |
|
步距角 |
1.8°±5%/0.9°±5% |
|
允許溫度 |
80℃ max |
|
環境溫度 |
-20℃~+50℃(無結冰) |
|
絕緣等級 |
B |
|
絕緣耐壓 |
AC 500V 1 Min |
|
絕緣電阻 |
100MΩ Min 500V DC |
|
防護等級 |
IP40 (部分最高IP65) |

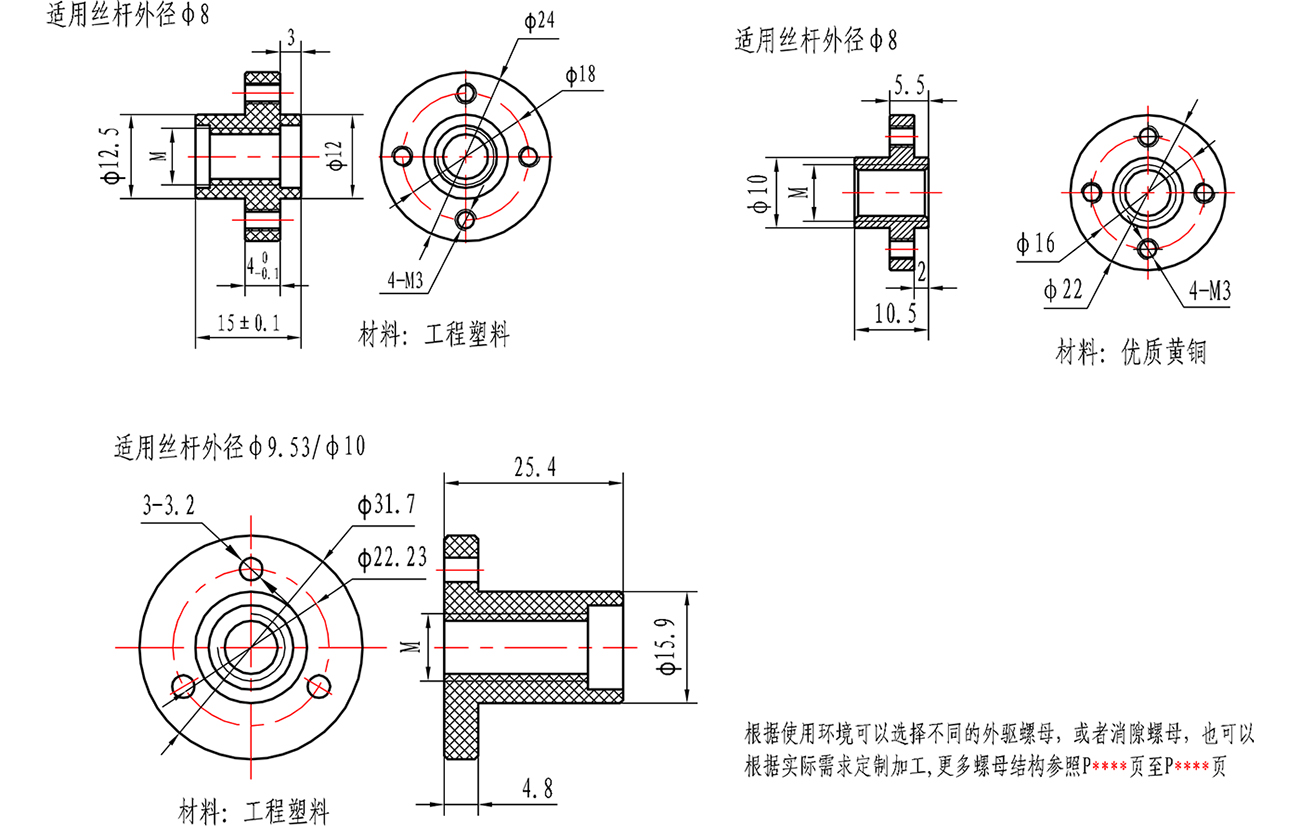

常配絲桿參數
絲桿外徑mm |
φ8(Tr) |
φ9.53(ACME) |
||||||||||||
導程mm |
1 |
2 |
4 |
8 |
12 |
14 |
20 |
0.635 |
1.27 |
1.5875 |
2.54 |
4.2332 |
5.08 |
25.4 |
導程代碼 |
C |
H |
M |
S |
U |
X |
Y |
B |
E |
G |
J |
N |
P |
Z |
絲桿外徑mm |
φ10(Tr) |
φ11(Tr) |
||||
導程mm |
2 |
4 |
10 |
20 |
2 |
4 |
導程代碼 |
H |
M |
T1 |
Y |
H |
M |
注:更多絲桿規格需與我司溝通
